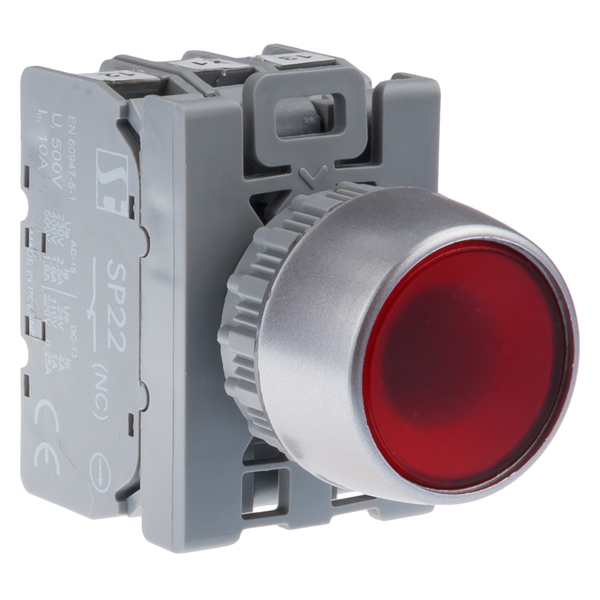

Przycisk kompletny z guzikiem krytym podświetlany KL/AKL o samoczynnym powrocie czerwony 1 zwierny 24-230V AC / 24-110V DC Bez wkładki SP22-KLC-10-LED-UNI SPAMEL

Przycisk kompletny z guzikiem krytym podświetlany KL/AKL o samoczynnym powrocie czerwony 1 zwierny 24-230V AC / 24-110V DC Bez wkładki SP22-KLC-10-LED-UNI SPAMEL

Napięcie znamionowe izolacji U_i: 500 V

Prąd znamionowy ciągły I_u=I_th: 10 A

Prąd znamionowy łączeniowy I_e w kat.AC-15:

• 2,5 A (230 V)
• 1,6 A (400/500 V)

Prąd znamionowy łączeniowy I_e w kat.DC-13:

• 4 A (24 V)
• 1 A (110 V)
• 0,25 A (220 V)

Zabezpieczenie zwarciowe torów łącznika:

• 10 A (wkładka bezpiecznikowa szybka)
• 1 kA (spodziewany prąd zwarciowy dla Ue=500 V)

Trwałość mechaniczna: 3,0 mln (cykli przestawieniowych)

Trwałość łączeniowa:

• 0,2 mln (przy znamionowych napięciach i prądach łączeniowych)
• 1,0 mln (cykli łączeniowych)
• - do 10 W (łączenie elektromagnesów prądu stałego)
• - do 80 VA (łączenie elektromagnesów prądu przemiennego)

Częstość łączeń: do 3600 h-1

Temperatura otoczenia:

• -40 ... +70°C (pracy)
• -40 ... +70°C (przechowywania)

Odporność na wibrację (wg IEC 60068-2-6):

• 2...13, 2...100 Hz (częstotliwość)
• ± 1 mm (amplituda)
• ± 0,7 g (przyspieszenie)

Odporność na udary (wg IEC 60068-2-27):

• 15 g (przyspieszenie szczytowe)
• 11 ms (czas trwania impulsu)

Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30):

• 55°C (temperatura otoczenia)
• 95% (wilgotność względna)

Odporność na mgłę solną cykliczną (wg IEC 60068-2-52): ostrość próby 1

Stopień ochrony (Publ. IEC529) napędów przycisków po zamontowaniu w otworze pulpitu: IP65

Przekrój przewodów przyłączeniowych:

• 2× 1...2,5 mm² (jednodrutowych)
• 2× 0,75...1,5 mm² (linek)

Położenie pracy: dowolne

Oznaczenie zacisków: PN-EN 50013

Moc lampki:

• 1 W (LED 24/230 V)
• 2 W (żarówka 24/230 V)
• 1,6 W (LED UNI 24-230 V AC i 24-110 V DC)

Napięcie znamionowe lampki 24,230 V AC i 24, 220 V DC: 24 ... 230 V

Zgodność z normą:

• PN-EN 60947-5-1
• IEC 60947-5-1
• IEC 60947-1
