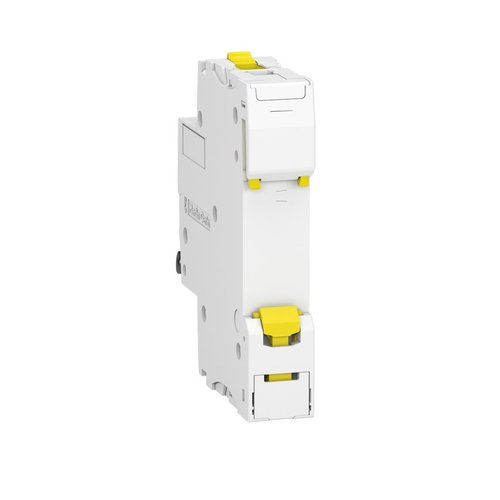

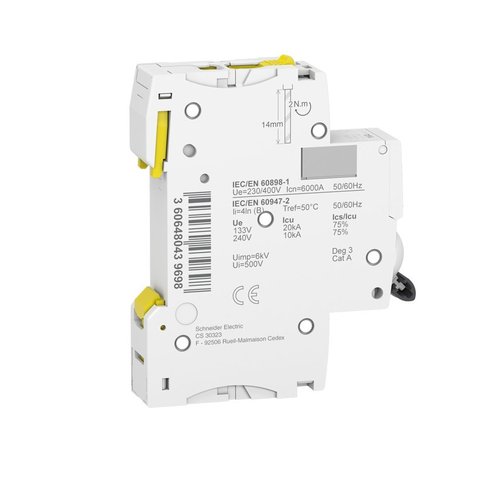

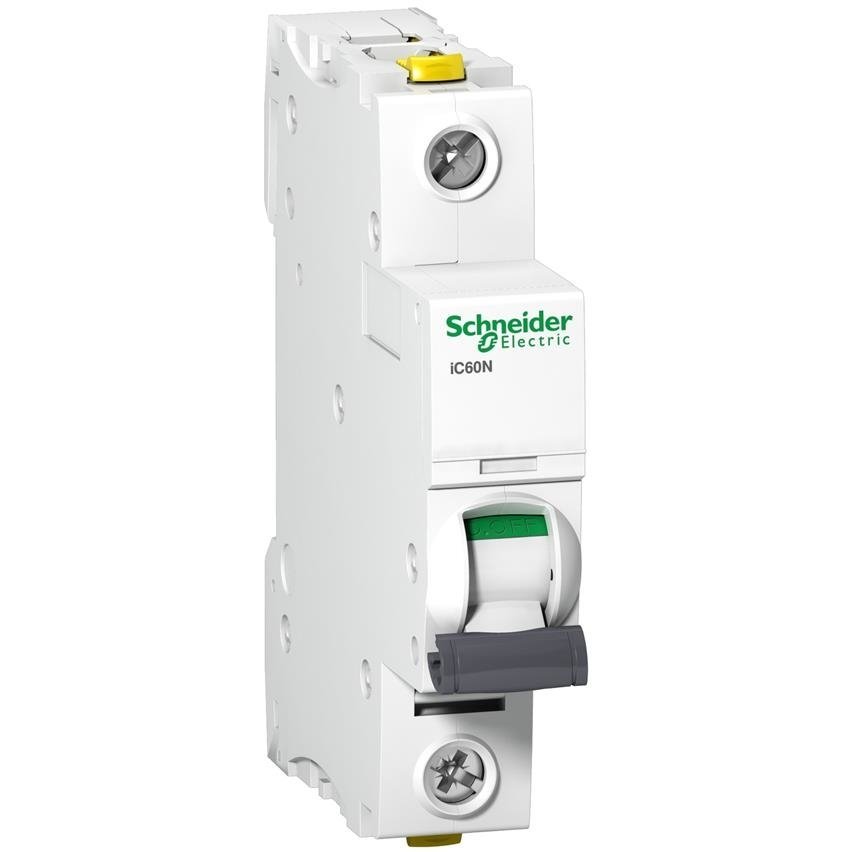

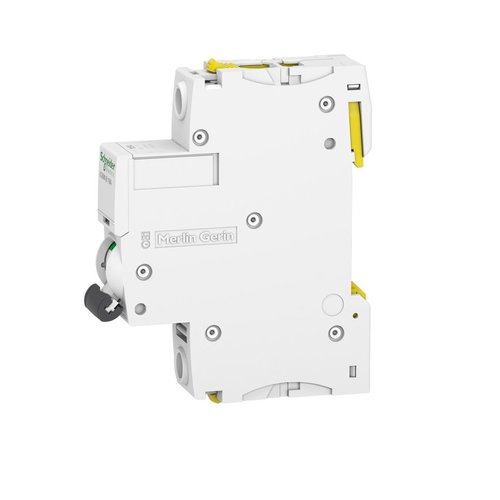

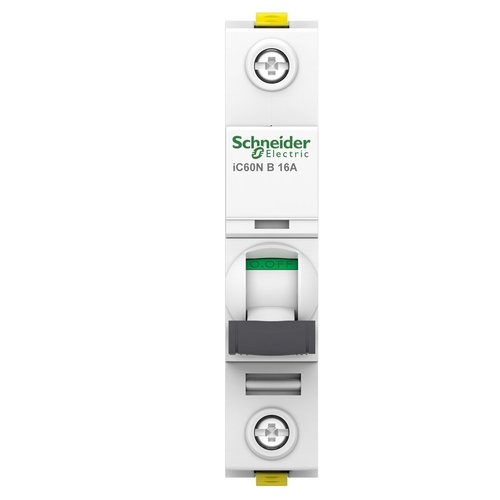

Wyłącznik nadprądowy iC60N-B16-1 B 16A 1-biegunowy Schneider A9F03116

**Parametry podstawowe**
zastosowanie urządzenia	Dystrybucja
gama produktów	Acti 9
Nazwa produktu	Acti 9 iC60
Typ produktu lub komponentu	Wyłącznik nadprądowy
skrócona nazwa urządzenia	IC60N
Opis biegunów	1P
ilość zabezpieczonych biegunów	1
[In] prąd znamionowy	16 A
rodzaj sieci	Prąd przemienny (AC) Prąd stały (DC)
technologia wyzwalacza	Termomagnetyczny
charakterystyka	B
zdolność wyłączania	6000 A Icn w 230 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1 10 kA Icu w 60...72 V prąd stały (DC) zgodnie z EN/IEC 60947-2 15 kA Icu w 12...60 V prąd stały (DC) zgodnie z EN/IEC 60947-2 10 kA Icu w 220...240 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 36 kA Icu w 12...60 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 20 kA Icu w 100...133 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2
Kategoria użytkowania	Kategoria A zgodnie z EN 60898-1 Kategoria A zgodnie z IEC 60898-1
funkcja izolacyjna	Tak zgodnie z EN 60898-1 Tak zgodnie z EN 60947-2 Tak zgodnie z IEC 60898-1 Tak zgodnie z IEC 60947-2
Normy	EN 60947-2 IEC 60898-1 EN 60898-1 IEC 60947-2

**Parametry uzupełniające**
częstotliwość sieci	50/60 Hz
górna granica wyzwalania magnetycznego	4 x In +/- 20 %
[Ics] znamionowy prąd wyłączalny eksploatacyjny	27 kA 75 % zgodnie z EN 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz 7,5 kA 75 % zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 27 kA 75 % zgodnie z IEC 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz 7,5 kA 75 % zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 15 kA 75 % zgodnie z IEC 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz 15 kA 75 % zgodnie z EN 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz 6000 A 100 % zgodnie z EN 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz 6000 A 100 % zgodnie z IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz 10 kA 100 % zgodnie z EN 60947-2 - 72 V prąd stały (DC) 10 kA 100 % zgodnie z IEC 60947-2 - 72 V prąd stały (DC) 15 kA 100 % zgodnie z EN 60947-2 - 12...60 V prąd stały (DC) 15 kA 100 % zgodnie z IEC 60947-2 - 12...60 V prąd stały (DC)
klasa ograniczenia	3 zgodnie z EN 60898-1 3 zgodnie z IEC 60898-1
Znamionowe napięcie izolacji [Ui]	500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
znamionowe napięcie udarowe wytrzymywane [Uimp]	6 kV zgodnie z EN 60947-2 6 kV zgodnie z IEC 60947-2
wskazanie położenia styku	Tak
typ sterowania	Dźwignia
sygnalizacja lokalna	Wskaźnik wyzwolenia
podstawa montażowa	Szyna DIN
szerokość w modułach 9 mm	2
wysokość	91 mm
Szerokość	18 mm
głębokość	78,5 mm
Masa produktu	0,125 kg
kolor	Biały
trwałość mechaniczna	20000 cykl
trwałość elektryczna	10000 cykl
przyłącza - zaciski	Zacisk podwójny (góra lub dół) 1…25 mm² sztywny Zacisk podwójny (góra lub dół) 1…16 mm² elastyczny
gługość odizolowanego odcinka	14 mm dla góra lub dół połączenie
Moment dokręcania	2 N.m góra lub dół
zabepieczenie różnicowoprądowe	Bez

**Środowisko pracy**
stopień ochrony IP	IP20 zgodnie z IEC 60529 IP20 zgodnie z EN 60529
stopień zanieczyszczenia	3
kategoria przepięciowa	IV
tropikalizacja	2
wilgotność względna	95 % w 55 °C
temperatura otoczenia dla pracy urządzenia	-35…70 °C
Temepratura otoczenia dla przechowywania	-40…85 °C
