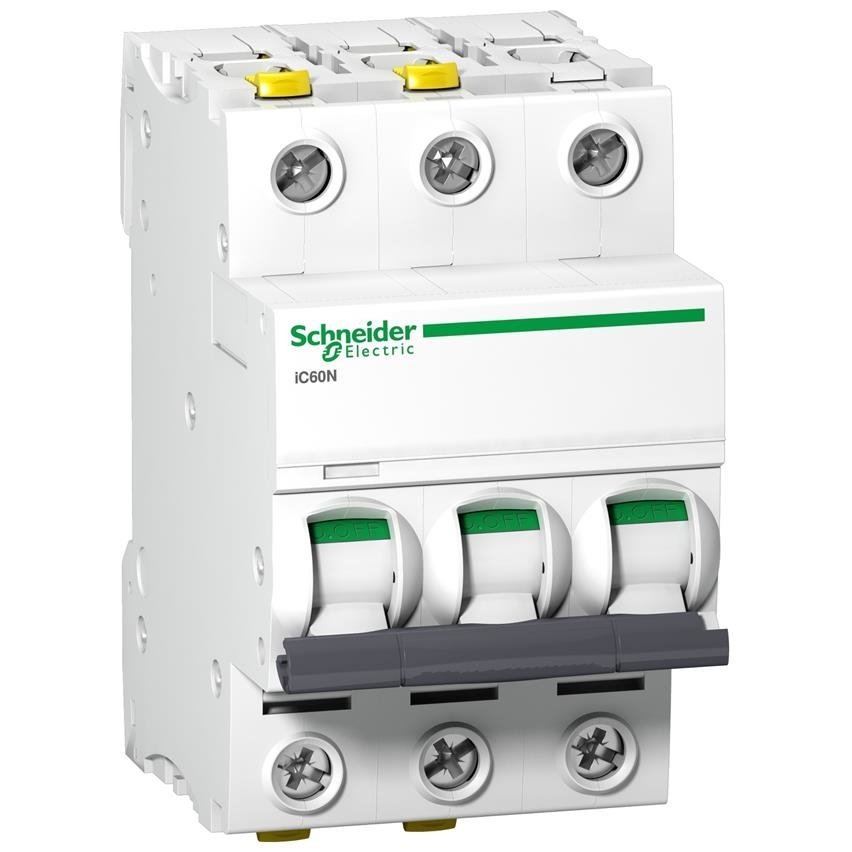

Wyłącznik nadprądowy iC60N-D63-3 D 63A 3-biegunowy Schneider A9F05363

**Parametry podstawowe**
zastosowanie urządzenia	Dystrybucja
gama produktów	Acti 9
Nazwa produktu	Acti 9 iC60
Typ produktu lub komponentu	Wyłącznik nadprądowy
skrócona nazwa urządzenia	IC60N
Opis biegunów	3P
ilość zabezpieczonych biegunów	3
[In] prąd znamionowy	63 A
rodzaj sieci	Prąd przemienny (AC) Prąd stały (DC)
technologia wyzwalacza	Termomagnetyczny
charakterystyka	D
zdolność wyłączania	6000 A Icn w 400 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1 36 kA Icu w 12...60 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 10 kA Icu w 380...415 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 20 kA Icu w 220...240 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 6 kA Icu w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 36 kA Icu w 100...133 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 10 kA Icu w <= 180 V prąd stały (DC) zgodnie z EN/IEC 60947-2
Kategoria użytkowania	Kategoria A zgodnie z EN 60898-1 Kategoria A zgodnie z IEC 60898-1
funkcja izolacyjna	Tak zgodnie z EN 60898-1 Tak zgodnie z EN 60947-2 Tak zgodnie z IEC 60898-1 Tak zgodnie z IEC 60947-2
Normy	EN 60898-1 IEC 60898-1 IEC 60947-2 EN 60947-2

**Parametry uzupełniające**
częstotliwość sieci	50/60 Hz
górna granica wyzwalania magnetycznego	12 x In +/- 20 %
[Ics] znamionowy prąd wyłączalny eksploatacyjny	15 kA 75 % zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 7,5 kA 75 % zgodnie z EN 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz 4,5 kA 75 % zgodnie z EN 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz 15 kA 75 % zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 7,5 kA 75 % zgodnie z IEC 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz 4,5 kA 75 % zgodnie z IEC 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz 27 kA 75 % zgodnie z IEC 60947-2 - 12...133 V prąd przemienny (AC) 50/60 Hz 27 kA 75 % zgodnie z EN 60947-2 - 12...133 V prąd przemienny (AC) 50/60 Hz 6000 A 100 % zgodnie z EN 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz 6000 A 100 % zgodnie z IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz 10 kA 100 % zgodnie z IEC 60947-2 - 125...180 V prąd stały (DC) 10 kA 100 % zgodnie z EN 60947-2 - 125...180 V prąd stały (DC)
klasa ograniczenia	3 zgodnie z EN 60898-1 3 zgodnie z IEC 60898-1
Znamionowe napięcie izolacji [Ui]	500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
znamionowe napięcie udarowe wytrzymywane [Uimp]	6 kV zgodnie z EN 60947-2 6 kV zgodnie z IEC 60947-2
wskazanie położenia styku	Tak
typ sterowania	Dźwignia
sygnalizacja lokalna	Wskaźnik wyzwolenia
podstawa montażowa	Szyna DIN
szerokość w modułach 9 mm	6
wysokość	91 mm
Szerokość	54 mm
głębokość	78,5 mm
Masa produktu	0,375 kg
kolor	Biały
trwałość mechaniczna	20000 cykl
trwałość elektryczna	10000 cykl
przyłącza - zaciski	Zacisk podwójny (góra lub dół) 1…35 mm² sztywny Zacisk podwójny (góra lub dół) 1…25 mm² elastyczny
gługość odizolowanego odcinka	14 mm dla góra lub dół połączenie
Moment dokręcania	3,5 N.m góra lub dół
zabepieczenie różnicowoprądowe	Blok oddzielny

**Środowisko pracy**
stopień ochrony IP	IP20 zgodnie z IEC 60529 IP20 zgodnie z EN 60529
stopień zanieczyszczenia	3
kategoria przepięciowa	IV
tropikalizacja	2
wilgotność względna	95 % w 55 °C
temperatura otoczenia dla pracy urządzenia	-35…70 °C
Temepratura otoczenia dla przechowywania	-40…85 °C
