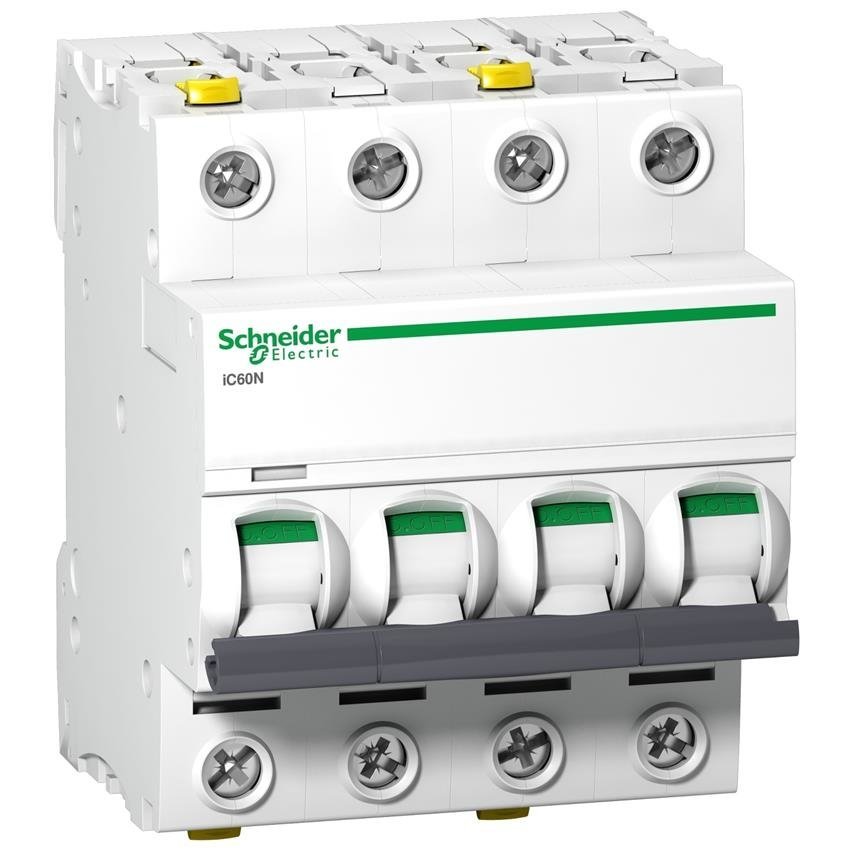

Wyłącznik nadprądowy iC60N-C20-4 C 20A 4-biegunowy
Informacje
Kod produktu:
A9F04420/SCH
Nr kat.:
3606480440823
Jednostka miary:
szt
Przewiń do pełnej specyfikacji
i
Zaloguj się lub zarejestruj, aby zobaczyć niższe ceny i inne korzyści!
Magazyn producenta
18 szt.
30 Dni
125,00 zł 131,18 zł
Najniższa cena z 30 dni przed obniżką:
131,18 zł
W koszyku: 0 szt
Darmowa dostawa od 200 zł
30 dni na zwrot
Wygodne formy płatności
Doradztwo techniczne
Ponad 85 tyś. Produktów od reki
Wyłącznik nadprądowy iC60N-C20-4 C 20A 4-biegunowy Schneider A9F04420
| zastosowanie urządzenia |
Dystrybucja
|
|---|---|
| gama produktów |
Acti 9
|
| Nazwa produktu |
Acti 9 iC60
|
| Typ produktu lub komponentu |
Wyłącznik nadprądowy
|
| skrócona nazwa urządzenia |
IC60N
|
| Opis biegunów |
4P
|
| ilość zabezpieczonych biegunów |
4
|
| [In] prąd znamionowy |
20 A
|
| rodzaj sieci |
Prąd przemienny (AC)
Prąd stały (DC) |
| technologia wyzwalacza |
Termomagnetyczny
|
| charakterystyka |
C
|
| zdolność wyłączania |
6000 A Icn w 400 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
36 kA Icu w 12...60 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 10 kA Icu w 380...415 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 20 kA Icu w 220...240 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 6 kA Icu w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 36 kA Icu w 100...133 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 10 kA Icu w <= 250 V prąd stały (DC) zgodnie z EN/IEC 60947-2 |
| Kategoria użytkowania |
Kategoria A zgodnie z EN 60898-1
Kategoria A zgodnie z IEC 60898-1 |
| funkcja izolacyjna |
Tak zgodnie z EN 60898-1
Tak zgodnie z EN 60947-2 Tak zgodnie z IEC 60898-1 Tak zgodnie z IEC 60947-2 |
| Normy |
EN 60947-2
EN 60898-1 IEC 60947-2 IEC 60898-1 |
| częstotliwość sieci |
50/60 Hz
|
|---|---|
| górna granica wyzwalania magnetycznego |
8 x In +/- 20 %
|
| [Ics] znamionowy prąd wyłączalny eksploatacyjny |
15 kA 75 % zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz
7,5 kA 75 % zgodnie z EN 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz 4,5 kA 75 % zgodnie z EN 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz 15 kA 75 % zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 7,5 kA 75 % zgodnie z IEC 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz 4,5 kA 75 % zgodnie z IEC 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz 27 kA 75 % zgodnie z IEC 60947-2 - 12...133 V prąd przemienny (AC) 50/60 Hz 27 kA 75 % zgodnie z EN 60947-2 - 12...133 V prąd przemienny (AC) 50/60 Hz 6000 A 100 % zgodnie z EN 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz 6000 A 100 % zgodnie z IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz 10 kA 100 % zgodnie z IEC 60947-2 - 180...250 V prąd stały (DC) 10 kA 100 % zgodnie z EN 60947-2 - 180...250 V prąd stały (DC) |
| klasa ograniczenia |
3 zgodnie z EN 60898-1
3 zgodnie z IEC 60898-1 |
| Znamionowe napięcie izolacji [Ui] |
500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2
500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2 |
| znamionowe napięcie udarowe wytrzymywane [Uimp] |
6 kV zgodnie z EN 60947-2
6 kV zgodnie z IEC 60947-2 |
| wskazanie położenia styku |
Tak
|
| typ sterowania |
Dźwignia
|
| sygnalizacja lokalna |
Wskaźnik wyzwolenia
|
| podstawa montażowa |
Szyna DIN
|
| szerokość w modułach 9 mm |
8
|
| wysokość |
91 mm
|
| Szerokość |
72 mm
|
| głębokość |
78,5 mm
|
| Masa produktu |
0,5 kg
|
| kolor |
Biały
|
| trwałość mechaniczna |
20000 cykl
|
| trwałość elektryczna |
10000 cykl
|
| przyłącza - zaciski |
Zacisk podwójny (góra lub dół) 1…25 mm² sztywny
Zacisk podwójny (góra lub dół) 1…16 mm² elastyczny |
| gługość odizolowanego odcinka |
14 mm dla góra lub dół połączenie
|
| Moment dokręcania |
2 N.m góra lub dół
|
| zabepieczenie różnicowoprądowe |
Blok oddzielny
|
| stopień ochrony IP |
IP20 zgodnie z IEC 60529
IP20 zgodnie z EN 60529 |
|---|---|
| stopień zanieczyszczenia |
3
|
| kategoria przepięciowa |
IV
|
| tropikalizacja |
2
|
| wilgotność względna |
95 % w 55 °C
|
| temperatura otoczenia dla pracy urządzenia |
-35…70 °C
|
| Temepratura otoczenia dla przechowywania |
-40…85 °C
|
| Gwarancja |
18 miesięcy
|
|---|
Schneider A9F04420
