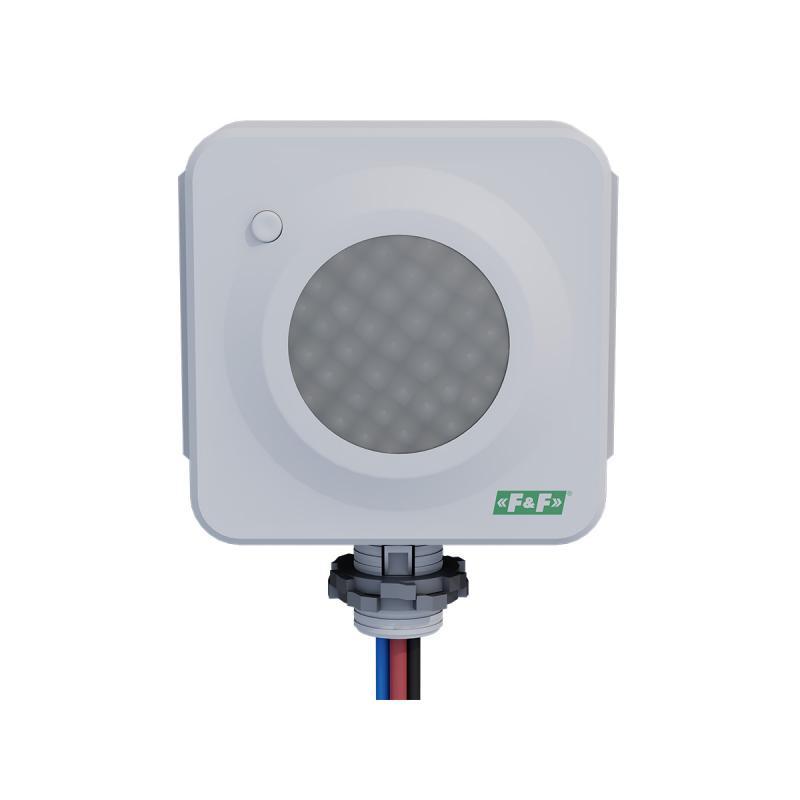

Czujnik ruchu do hal magazynowych zasięg detekcji 30m IP40 DR-30M F&F

Czujnik ruchu na podczerwień zasięg detekcji 30 m
IP40

Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak korytarze, podwórza, podejścia i podjazdy, garaże, itp.

Przeznaczenie

Czujnik DR-30M służy do automatycznego, czasowego załączenia oświetlenia w przypadku wykrycia przemieszczającej się osoby lub innego przedmiotu. Szczególnie polecany do stosowania w wysokich pomieszczeniach i halach magazynowych o wysokości do 12÷15 metrów.

Działanie
Czujnik wykrywa źródła promieniowania podczerwonego i analizując takie parametry, jak: ilość emitowanego ciepła oraz szybkość przemieszczania się obiektu decyduje o załączeniu
oświetlenia. Czujniki podczerwieni wykazują największą skuteczność działania w przypadku wykrywania ruchu w kierunku prostopadłym do osi czujnika i najmniejszą w przypadku ruchu
bezpośrednio w kierunku czujnika. Od momentu załączenia ciągły ruch powoduje trwałe załączenie oświetlenia. Dopiero brak ruchu w polu detekcji wyzwala czas podtrzymania oświetlenia. Ponowny ruch w polu detekcji i jego zanik w trakcie odmierzania czasu, wyzwoli czas podtrzymania od początku.
Dzięki zaawansowanej, cyfrowej technice przetwarzania sygnałów, czujnik DR-30M umożliwia detekcję ruchu w odległości do 30 m (montaż naścienny) i w okręgu o średnicy 20 m w przypadku montażu sufitowego (wysokość montażu 15 m). Czujnik ruchu wyposażony jest w programowany automat zmierzchowy uniemożliwiający załączenie oświetlenia w ciągu dnia.
Programowany jest również maksymalny zasięg detekcji orazczas załączenia oświetlenia.

Wysoka temperatura może niekorzystnie wpływać na czułość urządzenia. Również zbyt wolny ruch lub szybki ruch może ograniczać czułość czujnika.

Ciepło emitowane przez źródło światła sterowane przez czujnik ruchu może prowadzić do przypadkowych samowzbudzeń czujnika. W związku z tym, należy montować czujnik w rozsądnej odległości od źródła światła (minimum 60÷100 cm.) i w taki sposób, aby źródło światła znajdowało się poza obszarem detekcji czujnika.

Dane techniczne:

Napięcie zasilania	100÷277 V AC
Maksymalny prąd obciążenia AC-1	16 A
Maksymalne obciążenie	ciągłe: 2300 W; chwilowe: 3000 W
Czas wyłączenia	30 s÷20 min. (±10 s)
Próg aktywacji zmierzchowej	10÷2000 Lx
Detekcja ruchu	0,6÷1,5 m/s
Kąt detekcji	80°
Maksymalny zasięg detekcji (T˂ 22°C)	montaż sufitowy średnica: 20 m; montaż naścienny: 30 m
Wysokość montażu czujnika	montaż sufitowy: 3÷15 m; montaż naścienny: 2÷3 m
Rodzaj detekcji	promieniowanie podczerwone
Przyłącze	zaciski śrubowe 1,5 mm²
Moment dokręcający	0,3 Nm
Pobór mocy	czuwanie: 0,45 W; praca: 1 W
Temperatura pracy	-10÷40°C
Wymiary	obudowa: 90×82 mm, h: 48 mm; obudowa z uchwytem: 90×104 mm, h: 48 mm
Montaż	natynkowy
Stopień ochrony	IP40
