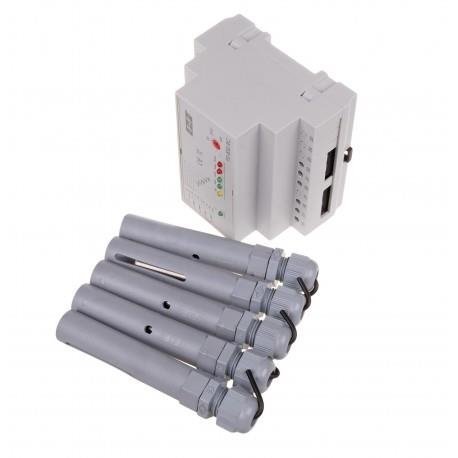

Przekaźnik kontroli poziomu cieczy dwustanowy z regulacją czułości PZ-832 RC F&F

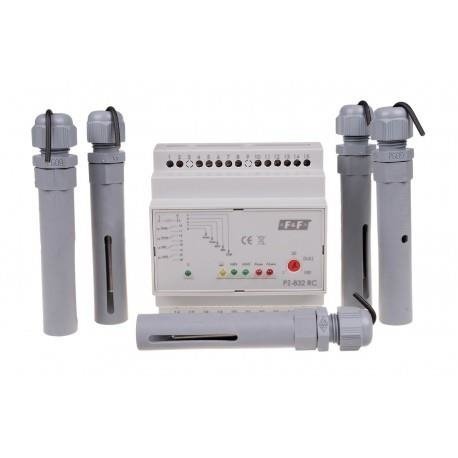

Przekaźnik kontroli poziomu cieczy dwustanowy z regulacją czułości PZ-832 RC F&F
Opis produktu
Przekaźniki PZ-832 służą do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomach zamontowanych sond zalania.
Działanie
Przekaźnik utrzymuje poziom kontrolowanej cieczy w zakresie wyznaczonych stanów minimum i maksimum. Po spadku poziomu cieczy do stanu MIN (rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 17-16 (praca NAPEŁNIANIE), a styk MAX pozostaje w pozycji 21-22. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM) styk przekaźnika MIN zostaje przełączony w pozycję 17-18 (praca OPRÓŻNIANIE), a styk MAX w pozycję 21-20. Stan alarmowy: ALMIN (stan SUCHOBIEG) - po spadku poziomu cieczy do poziomu ALMIN (rozwarte elektrody ALMIN i COM) styk ALMIN zostanie przełączony w pozycję 12-11; ALMAX (stan PRZEPEŁNIENIE) - po osiągnięciu stanu ALMAX (zwarte elektrody ALMAX i COM) styk przekaźnika ALMAX zostaje przełączony w pozycję 15-14. Każdy ze stanów, tzn. zwarta odpowiednia sonda poziomu z sonda COM, sygnalizowany jest świeceniem odpowiedniej LED na czole przekaźnika. Świecenie LED żółtej MIN sygnalizuje stan pracy NAPEŁNIANIE.
Sposób podłączenia sondy
Sonda elektrodowa podłączana przewodem o średnicy żyły do 1 mm² i maksymalnej długości 100 m .
Uwaga!
Zaciski 4-5-6-7-8 są separowane od sieci.
Dane techniczne:
| Napięcie zasilania | 230 V AC |
| Element wykonawczy | 4 x przekaźnik |
| Konfiguracja styków | 4 × NO/NC |
| Separacja styku | TAK |
| Prąd obciążenia MIN i MAX | 2 x 16 A |
| Prąd obciążenia ALmin i ALmax | 2 x 8A |
| Opóźnienie zadziałania | 1÷2 s |
| Czułość - regulowana | 1÷100 kΩ |
| Napięcie wyjść pomiarowych | 6 V |
| Typ sondy zalania | 5 x PZ2 |
| Zaciski sond | separowane od sieci transformatorem |
| Przyłącze | zaciski śrubowe 4,0 mm² |
| Moment dokręcający | 0,5 Nm |
| Pobór mocy | 1,1 W |
| Temperatura pracy | -25 ÷ 50 °C |
| Wymiary | 5 modułów (87,5 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
