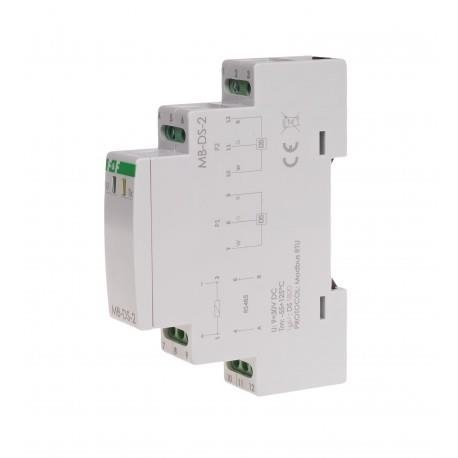

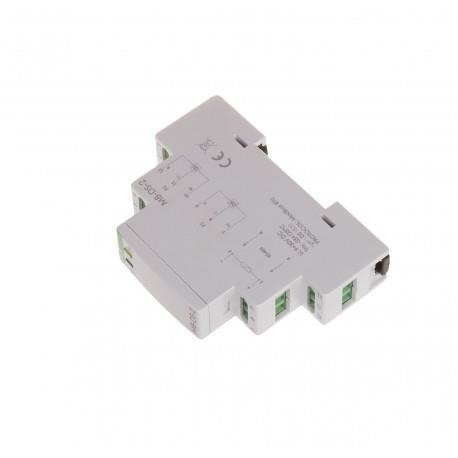

Przetwornik temperatury MB-DS-2 F&F
Przetwornik temperatury MB-DS-2 F&F
Opis produktu
Przetwornik pomiarowy MB-DS-2 przeznaczony jest do pomiaru temperatury za pomocą zewnętrznego czujnika temperatury DS1820 lub DS18B20 i wymiany danych za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.
Funkcje
- 2 niezależne kanały pomiarowe
- odczyt aktualnej temperatury
- odczyt zarejestrowanej temperatury minimalnej i maksymalnej
- nastawa czasu uśredniania wyniku pomiarowego
- nastawa wartości korekcji wzorcowej
Działanie
Moduł dokonuje ciągłego pomiaru temperatur za pomocą zewnętrznych czujników. Odczyt wartości zarejestrowanych temperatur, nastawę wszystkich parametrów pomiarowych, komunikacji i wymiany danych realizujemy poprzez port RS-485

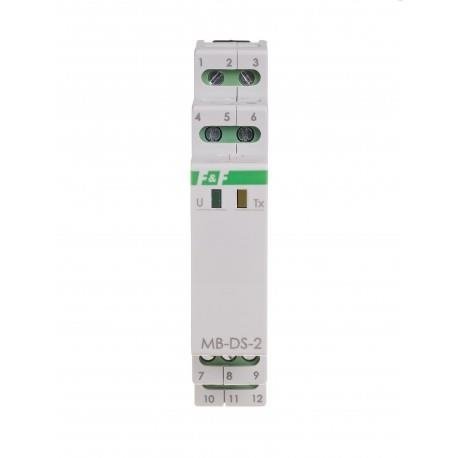

za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
Moduł współpracuje z 3-przewodowymi czujnikami cyfrowymi DS1820 lub DS18B20.
Dedykowana sonda temperatury produkcji F&F: sonda RT-4. Sonda dostępna osobno.
MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych przetwornika.
Komunikacja przetwornika z PC za pomocą konwertera USB WE-1800-BT.
Dane techniczne:
| Napięcie zasilania | 9÷30 V DC |
| Zakres pomiarowy | -55÷125°C |
| Porty | RS-485 |
| Sonda temperatury | DS1820 lub DS18B20 |
| Protokół komunikacyjny | MODBUS RTU |
| Typ pracy | SLAVE |
| Prędkość - ustawiana | 1200÷115200 bit/s |
| Bity danych | 8 |
| Bity stopu | 1 / 1.5 / 2 |
| Bity parzystości | EVEN / ODD / NONE |
| Adres | 1÷247 |
| Maksymalny błąd pomiarowy | ±1°C |
| Maksymalny pobór prądu | 40 mA |
| Częstotliwość próbkowania | 10 Hz |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Pobór mocy | 0,3 W |
| Temperatura pracy | -20÷50°C |
| Wymiary | 1 moduł (18 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
