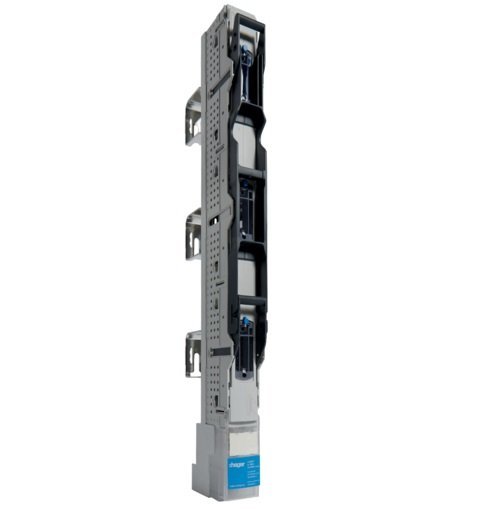

Rozłącznik bezp. listwowy NH00 160A szyny 185mm zac. śr. M8, wsporn. podwyższ. LVSG00TSPX Hager
Hager to doskonała jakość i dążenie do perfekcji. Innowacyjność oraz systematyczny rozwój naszych produktów i systemów, to podstawowe cechy firmy Hager. Naszym niezmiennym celem jest wdrażanie nowych wzorów konstrukcyjnych i usprawnień, po to, aby stać na czele ciągłego postępu technicznego. Dzięki wysokiej jakości, produkty Hager znane są na całym świecie. Jakość tę można zobaczyć i wyczuć w designie. Niepowtarzalny, jednoznaczny i wyraźny wizerunek informuje klienta, że dany produkt jest częścią “rodziny” Hager.
Wdrażając innowacje i nowe technologie kierujemy się zawsze potrzebami naszych klientów. Dzięki temu zaufało nam już tysiące odbiorców w ponad 95 krajach na całym świecie. Systemy i rozwiązania Hager nie stoją w miejscu lecz ciągle się rozwijają. Stają się coraz bardziej rozpoznawalne. Dzięki rozwiązaniom Hager wszystko, co jest potrzebne do stworzenia Smart Home, otrzymujesz od jednego dostawcy.
Prosty montaż, łatwość użycia, intuicyjny interfejs, modułowa struktura i wytrzymałość, to wartości gwarantujące najwyższą jakość systemów marki Hager. Wszystkie rozwiązania Hager stosowane do automatyki domowej oparte są o najbardziej uniwersalny i otwarty standard magistrali: KNX. Został on zapoczątkowany w latach 90 – tych przez wiodących producentów europejskich i jest obecnie wykorzystywany na całym świecie.
Rozłącznik bezp. listwowy NH00 160A szyny 185mm zac. śr. M8, wsporn. podwyższ. LVSG00TSPX Hager
Konstrukcja
| Liczba biegunów | 3 P |
Charakterystyka elektryczna
| Napięcie znamionowe łączeniowe Ue (AC) | 0 / 690 V |
| Częstotliwość | 50/60 Hz |
Napięcie
| Znamionowe napięcie izolacji Ui | 1000 V |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 8 kV |
Prąd
| Prąd zwarciowy umowny | 120 kA |
| Prąd znamionowy obwodu dla Ue=400V AC zgodnie z PN-EN 61439-1 5.3.2 | 160 A |
| Prąd znamionowy obwodu dla Ue=500V AC zgodnie z PN-EN 61439-1 5.3.2 | 160 A |
| Prąd znamionowy obwodu dla Ue=690V AC zgodnie z PN-EN 61439-1 5.3.2 | 160 A |
| Prąd znamionowy In | 160 A |
| Znamionowy krótkotrwały prąd wytrzymywany 1s | 5 kA |
| Prąd znamionowy zwarciowy umowny dla Ue=400V zgodnie z PN-EN 61439-1 3.8.10.4 | 120 kA |
| Prąd znamionowy zwarciowy umowny dla Ue=690V zgodnie z PN-EN 61439-1 3.8.10.4 | 100 kA |
| Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=400V IEC 61439-1 3.8.10.4 | 160 A |
| Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=500V IEC 61439-1 3.8.10.4 | 160 A |
| Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=690V IEC 61439-1 3.8.10.4 | 160 A |
| Konwertor termiczny prądu | 220 A |
| Ob. prądy cieplne wolne powietrze +wkł. bezp. +nom. poprz. IEC 60947-1 4.3.3.2.1 | 160 A |
| Prąd znamionowy obwodu dla Ue=800V AC zgodnie z PN-EN 61439-1 5.3.2 | 80 A |
| Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=800V IEC 61439-1 3.8.10.4 | 80 A |
| Prąd znamionowy zwarciowy umowny dla Ue=500 V zgodnie z PN-EN 61439-1 3.8.10.4 | 120 kA |
Prąd / Temperatura
| Prąd znamionowy w temperaturze 40°C | 160 A |
| Prąd znamionowy w temperaturze 45°C | 152 A |
| Prąd znamionowy w temperaturze 50°C | 144 A |
| Prąd znamionowy w temperaturze 55°C | 136 A |
| Prąd znamionowy w temperaturze 60°C | 128 A |
| Prąd znamionowy w temperaturze 65°C | 120 A |
| Prąd znamionowy w temperaturze 70°C | 112 A |
Bezpiecznik
| Wielkość wkładki bezpiecznikowej | NH00 |
Moc
| Całkowite straty mocy dla prądu znamionowego | 22 W |
| Strata mocy przy pełnym obciążeniu | 58 W |
| Maksymalna utwata mocy wkładki bezpiecznikowej | 12 W |
| Energia tracona w przewodach | 38,46 W |
Wytrzymałość
| Wytrzymałość elektryczna (liczba cykli) | 200 |
| Wytrzymałość mechaniczna (liczba cykli) | 1400 |
| Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 4 | 1600 |
Materiał
| Waga miedzi w produkcie | 1165 g |
| Waga srebra w produkcie | 1,07 g |
Wymiary
| Głębokość produktu | 123 mm |
| Wysokość produktu | 177 mm |
| Długość | 741 mm |
| Szerokość produktu | 50 mm |
Instalacja / Montaż
| Moment dokręcający | 14 Nm |
| Moment obrotowy przy montażu na szynie zbiorczej | 14 Nm |
Podłączenie
| Przekrój przewodu elastycznego (linka) w zacisku | 2,5 / 95mm² |
| Przekrój przewodu sztywnego (drut) w zacisku | 2,5 / 95mm² |
| Rodzaj przyłącza | Połączenie śrubowe |
Norma
| Kategoria użytkowania dla Ue=400V AC zgodnie z IEC 60947-3 Tab. 5 | AC-23B |
| Kategoria użytkowania dla Ue=500V AC zgodnie z IEC 60947-3 Tab. 5 | AC-22B |
| Kategoria użytkowania dla Ue=690V AC zgodnie z IEC 60947-3 Tab. 5 | AC-22B |
| Dyrektywa europejska WEEE | dotyczy |
| Kategoria użytkowania dla Ue=800V AC zgodnie z IEC 60947-3 Tab. 5 | AC-21B |
| Standardowy przekrój zgodnie z IEC 60947-1 Tabele 9 i 10 | 70 mm² |
Bezpieczeństwo
| Stopień ochrony | IP3X |
Warunki użytkowania
| Temperatura robocza | -25…55 °C |
| Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2. | 3 |
| Temperatura przechowywania/transportu | -40…70 °C |
Waga
| Waga | 2,428 kg |
Zaprezentowane zdjęcie ma charakter poglądowy. Wygląd produktu może nieznacznie różnić się od zdjęcia.
