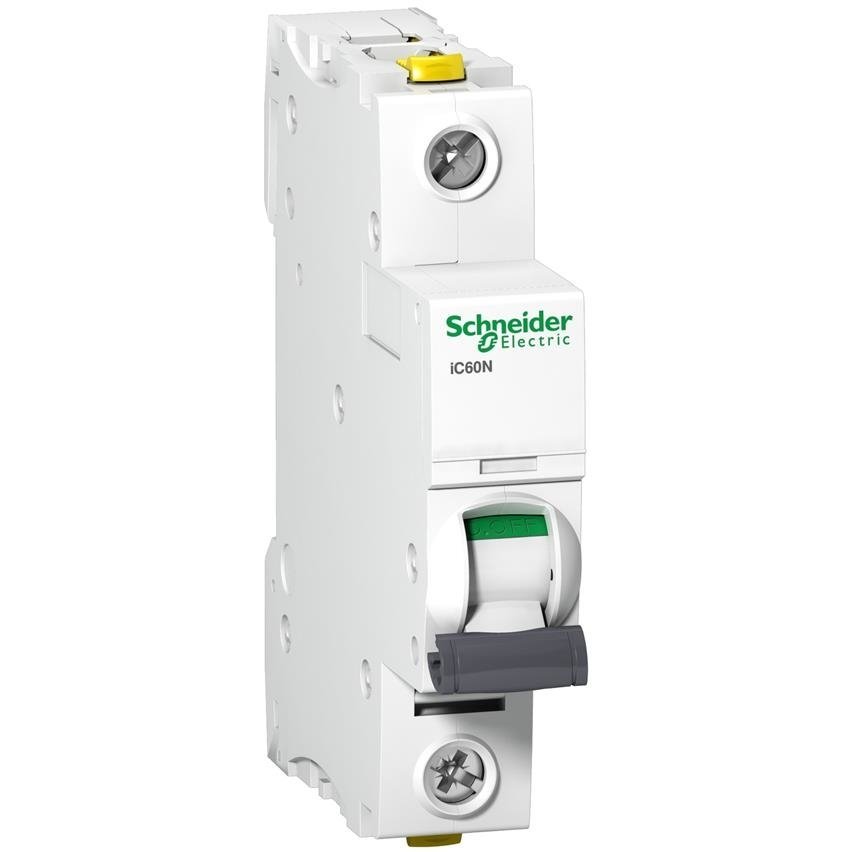

Wyłącznik nadprądowy iC60N-D32-1 D 32A 1-biegunowy
Informacje
Kod produktu:
A9F05132/SCH
Nr kat.:
3606480441295
Jednostka miary:
szt
Przewiń do pełnej specyfikacji
i
Zaloguj się lub zarejestruj, aby zobaczyć niższe ceny i inne korzyści!
Darmowa dostawa od 200 zł
30 dni na zwrot
Wygodne formy płatności
Doradztwo techniczne
Ponad 85 tyś. Produktów od reki

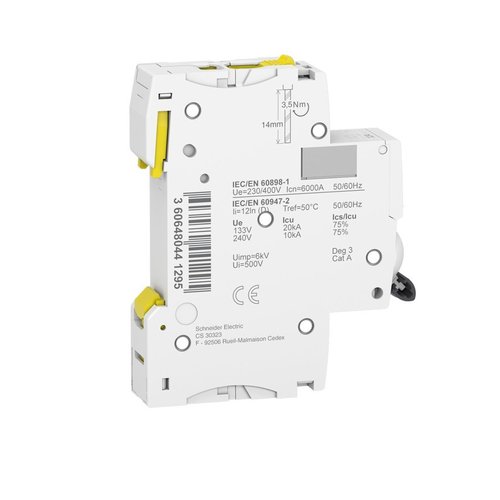

Wyłącznik nadprądowy iC60N-D32-1 D 32A 1-biegunowy Schneider A9F05132
| zastosowanie urządzenia | Dystrybucja |
|---|---|
| gama produktów | Acti 9 |
| Nazwa produktu | Acti 9 iC60 |
| Typ produktu lub komponentu | Wyłącznik nadprądowy |
| skrócona nazwa urządzenia | IC60N |
| Opis biegunów | 1P |
| ilość zabezpieczonych biegunów | 1 |
| [In] prąd znamionowy | 32 A |
| rodzaj sieci | Prąd przemienny (AC) Prąd stały (DC) |
| technologia wyzwalacza | Termomagnetyczny |
| charakterystyka | D |
| zdolność wyłączania | 6000 A Icn w 230 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1 10 kA Icu w 60...72 V prąd stały (DC) zgodnie z EN/IEC 60947-2 15 kA Icu w 12...60 V prąd stały (DC) zgodnie z EN/IEC 60947-2 10 kA Icu w 220...240 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 36 kA Icu w 12...60 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 20 kA Icu w 100...133 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 |
| Kategoria użytkowania | Kategoria A zgodnie z EN 60898-1 Kategoria A zgodnie z IEC 60898-1 |
| funkcja izolacyjna | Tak zgodnie z EN 60898-1 Tak zgodnie z EN 60947-2 Tak zgodnie z IEC 60898-1 Tak zgodnie z IEC 60947-2 |
| Normy | EN 60947-2 IEC 60947-2 EN 60898-1 IEC 60898-1 |
| częstotliwość sieci | 50/60 Hz |
|---|---|
| górna granica wyzwalania magnetycznego | 12 x In +/- 20 % |
| [Ics] znamionowy prąd wyłączalny eksploatacyjny | 27 kA 75 % zgodnie z EN 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz 7,5 kA 75 % zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 27 kA 75 % zgodnie z IEC 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz 7,5 kA 75 % zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 15 kA 75 % zgodnie z IEC 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz 15 kA 75 % zgodnie z EN 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz 6000 A 100 % zgodnie z EN 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz 6000 A 100 % zgodnie z IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz 10 kA 100 % zgodnie z EN 60947-2 - 72 V prąd stały (DC) 10 kA 100 % zgodnie z IEC 60947-2 - 72 V prąd stały (DC) 15 kA 100 % zgodnie z EN 60947-2 - 12...60 V prąd stały (DC) 15 kA 100 % zgodnie z IEC 60947-2 - 12...60 V prąd stały (DC) |
| klasa ograniczenia | 3 zgodnie z EN 60898-1 3 zgodnie z IEC 60898-1 |
| Znamionowe napięcie izolacji [Ui] | 500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2 |
| znamionowe napięcie udarowe wytrzymywane [Uimp] | 6 kV zgodnie z EN 60947-2 6 kV zgodnie z IEC 60947-2 |
| wskazanie położenia styku | Tak |
| typ sterowania | Dźwignia |
| sygnalizacja lokalna | Wskaźnik wyzwolenia |
| podstawa montażowa | Szyna DIN |
| szerokość w modułach 9 mm | 2 |
| wysokość | 91 mm |
| Szerokość | 18 mm |
| głębokość | 78,5 mm |
| Masa produktu | 0,125 kg |
| kolor | Biały |
| trwałość mechaniczna | 20000 cykl |
| trwałość elektryczna | 10000 cykl |
| przyłącza - zaciski | Zacisk podwójny (góra lub dół) 1…35 mm² sztywny Zacisk podwójny (góra lub dół) 1…25 mm² elastyczny |
| gługość odizolowanego odcinka | 14 mm dla góra lub dół połączenie |
| Moment dokręcania | 3,5 N.m góra lub dół |
| zabepieczenie różnicowoprądowe | Bez |
| stopień ochrony IP | IP20 zgodnie z IEC 60529 IP20 zgodnie z EN 60529 |
|---|---|
| stopień zanieczyszczenia | 3 |
| kategoria przepięciowa | IV |
| tropikalizacja | 2 |
| wilgotność względna | 95 % w 55 °C |
| temperatura otoczenia dla pracy urządzenia | -35…70 °C |
| Temepratura otoczenia dla przechowywania | -40…85 °C |
| Gwarancja | 18 miesięcy |
|---|
Schneider A9F05132
