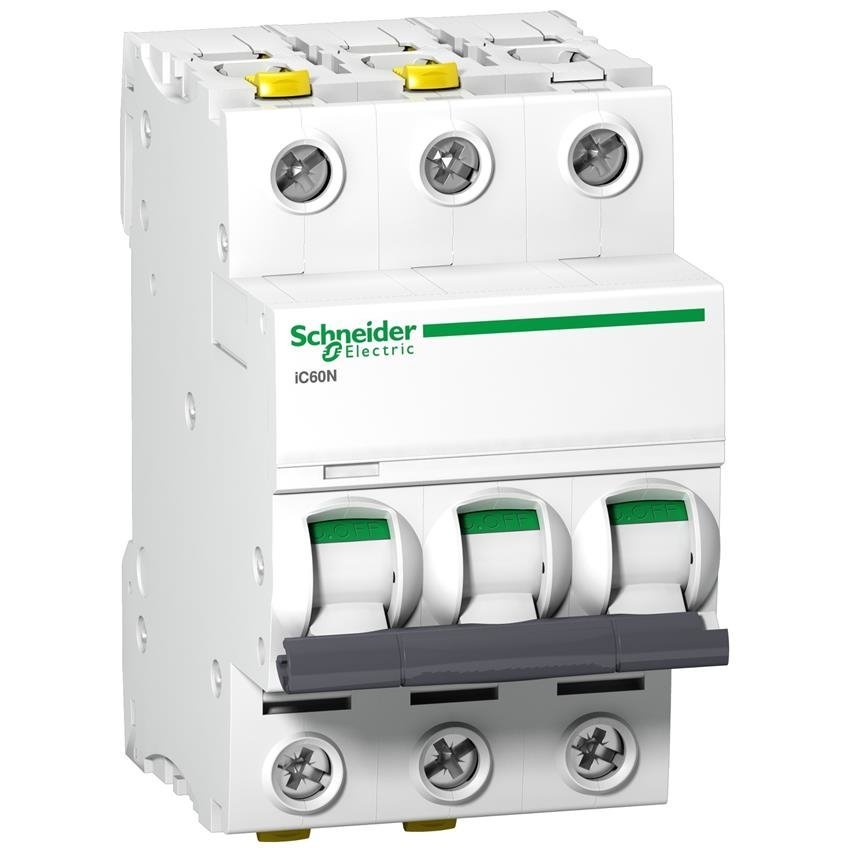

Wyłącznik nadprądowy iC60N-B25-3 B 25A 3-biegunowy Schneider A9F03325
Informacje
Kod produktu:
A9F03325/SCH
Nr kat.:
3606480439940
Jednostka miary:
szt
Przewiń do pełnej specyfikacji
i
Zaloguj się lub zarejestruj, aby zobaczyć niższe ceny i inne korzyści!
Magazyn centralnyi
1 szt.
24H
74,89 zł 80,63 zł
Najniższa cena z 30 dni przed obniżką:
80,63 zł
W koszyku: 0 szt
Darmowa dostawa od 200 zł
30 dni na zwrot
Wygodne formy płatności
Doradztwo techniczne
Ponad 85 tyś. Produktów od reki
Wyłącznik nadprądowy iC60N-B25-3 B 25A 3-biegunowy Schneider
| zastosowanie urządzenia |
Dystrybucja
|
|---|---|
| gama produktów |
Acti 9
|
| Nazwa produktu |
Acti 9 iC60
|
| Typ produktu lub komponentu |
Wyłącznik nadprądowy
|
| skrócona nazwa urządzenia |
IC60N
|
| Opis biegunów |
3P
|
| ilość zabezpieczonych biegunów |
3
|
| [In] prąd znamionowy |
25 A
|
| rodzaj sieci |
Prąd przemienny (AC)
Prąd stały (DC) |
| technologia wyzwalacza |
Termomagnetyczny
|
| charakterystyka |
B
|
| zdolność wyłączania |
6 kA Icu zgodnie z EN/IEC 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz
10 kA Icu zgodnie z EN/IEC 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz 20 kA Icu zgodnie z EN/IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 6000 A Icn zgodnie z EN/IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz 36 kA Icu conforming to EN/IEC 60947-2 - 12...60 V AC 50/60 Hz 36 kA Icu conforming to EN/IEC 60947-2 - 100...133 V AC 50/60 Hz 10 kA Icu zgodnie z EN/IEC 60947-2 - <= 180 V prąd stały (DC) |
| kategoria użytkowania |
Kategoria A zgodnie z EN 60898-1
Kategoria A zgodnie z IEC 60898-1 |
| funkcja izolacyjna |
Tak zgodnie z EN 60947-2
Tak zgodnie z IEC 60947-2 Tak zgodnie z EN 60898-1 Tak zgodnie z IEC 60898-1 |
| Normy |
EN 60898-1
EN 60947-2 IEC 60898-1 IEC 60947-2 |
| częstotliwość sieci |
50/60 Hz
|
|---|---|
| górna granica wyzwalania magnetycznego |
4 x In +/- 20 %
|
| [Ics] znamionowy prąd wyłączalny eksploatacyjny |
6000 A 100 % x Icu zgodnie z IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz
10 kA 100 % x Icu zgodnie z IEC 60947-2 - 125...180 V prąd stały (DC) 10 kA 100 % x Icu zgodnie z EN 60947-2 - 125...180 V prąd stały (DC) 6000 A 100 % x Icu zgodnie z EN 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz 4.5 kA 75 % x Icu zgodnie z IEC 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz 15 kA 75 % x Icu zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 7.5 kA 75 % x Icu zgodnie z EN 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz 4.5 kA 75 % x Icu zgodnie z EN 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz 15 kA 75 % x Icu zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 7.5 kA 75 % x Icu zgodnie z IEC 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz 27 kA 75 % x Icu zgodnie z IEC 60947-2 - 12...133 V prąd przemienny (AC) 50/60 Hz 27 kA 75 % x Icu zgodnie z EN 60947-2 - 12...133 V prąd przemienny (AC) 50/60 Hz |
| klasa ograniczenia |
3 zgodnie z EN 60898-1
3 zgodnie z IEC 60898-1 |
| Znamionowe napięcie izolacji [Ui] |
500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2 |
| Znamionowe napięcie udarowe wytrzymywane [Uimp] |
6 kV zgodnie z EN 60947-2
6 kV zgodnie z IEC 60947-2 |
| wskazanie położenia styku |
Tak
|
| typ sterowania |
Dźwignia
|
| sygnalizacja lokalna |
Wskaźnik wyzwolenia
|
| podstawa montażowa |
Szyna DIN
|
| szerokość w modułach 9 mm |
6
|
| wysokość |
91 mm
|
| Szerokość |
54 mm
|
| głębokość |
78.5 mm
|
| Masa produktu |
0.375 kg
|
| kolor |
Biały
|
| trwałość mechaniczna |
20000 cykli
|
| trwałość elektryczna |
10000 cykli
|
| przyłącza - zaciski |
Zacisk podwójny, góra lub dół sztywny przewód/przewody 1...25 mm² maks.
Zacisk podwójny, góra lub dół elastyczny przewód/przewody 1...16 mm² maks. |
| gługość odizolowanego odcinka |
14 mm góra lub dół
|
| moment dokręcania |
2 N.m góra lub dół
|
| zabepieczenie różnicowoprądowe |
Blok oddzielny
|
A9F03325 Schneider
