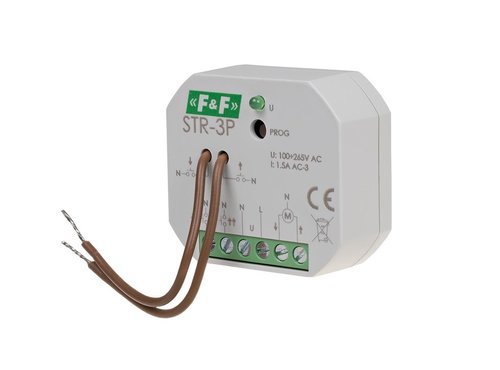

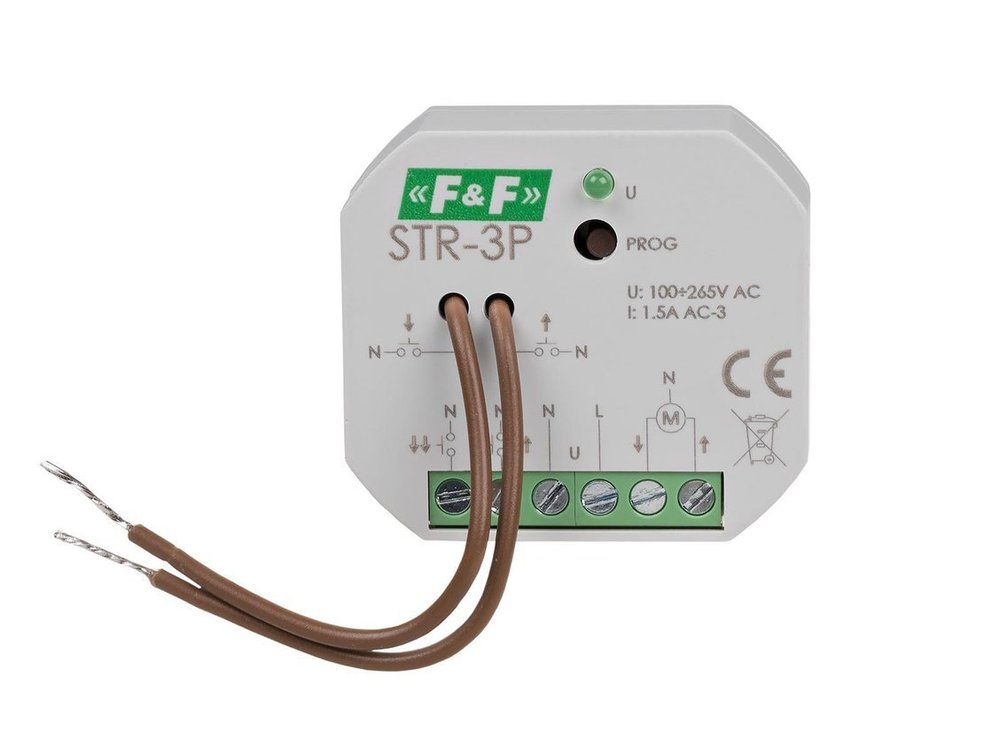

Sterownik rolet uniwersalny, 230V AC 8A STR-3P F&F

Indeks do zamó­wień: STR-3P

Do napę­dów 230 V. Do puszki pod­tyn­ko­wej ?60.
Ste­row­nik STR-3P prze­zna­czony jest do ste­ro­wa­nia rolet (góra-dół) lub innych obiek­tów (np. bramy) napę­dza­nych sil­ni­kiem elek­trycz­nym jed­no­fa­zo­wym prądu zmien­nego za pomocą włącz­ni­ków chwi­lo­wych (np. dzwon­ko­wych).

• ste­ro­wa­nie lokalne i cen­tralne
• uni­wer­salne ste­ro­wa­nie jedno- lub dwuprzy­ciskowe
• obsługa napę­dów 230 V
• funk­cja blo­kady
• trwały sygnał na wej­ściu Cen­tralny Dół unie­moż­li­wia ste­ro­wa­nie wszyst­kimi przy­ci­skami do momentu zdję­cia sygnału
• współ­praca z zewnętrz­nymi czuj­ni­kami desz­czu i wia­tru oraz z cen­tra­lami alar­mo­wymi
• pamięć kie­runku dla ste­ro­wa­nia lokal­nego i cen­tralnego. Jeżeli ste­row­nik wykona roz­kaz Cen­tralny – góra, to kolejne naci­śnię­cie przy­ci­sku lokal­nego uru­chomi roletę w dół
• asyn­ch­ro­niczny start czas załą­cze­nia rolety w ste­ro­wa­niu cen­tralnym jest losowo opóź­niany (mak­sy­mal­nie o 1 s) w celu zmi­ni­ma­li­zo­wa­nia udaru prą­do­wego w sieci w przy­padku jed­no­cze­snego uru­chomienia wielu napę­dów
• niski pobór mocy w sta­nie czu­wa­nia (< 0,15W)
• sze­roki zakres napię­cia zasi­la­nia 100÷264V AC

Prze­zna­cze­nie
Ste­row­nik STR-3P prze­zna­czony jest do ste­ro­wa­nia rolet (góra-dół) lub innych obiek­tów (np. bramy) napę­dza­nych sil­ni­kiem elek­trycz­nym jed­no­fa­zo­wym prądu zmien­nego za pomocą włącz­ni­ków chwi­lo­wych (np. dzwon­ko­wych).

Dzia­ła­nie
Ste­row­nik może pra­co­wać jako urzą­dze­nie samo­dzielne (prze­zna­czone do otwie­ra­nia­/za­my­ka­nia jed­nej rolety), jak rów­nież moż­liwe jest łącze­nie ste­row­ników w grupy, umoż­li­wiające cen­tralne ste­ro­wa­nie wie­loma role­tami. Zasi­la­nie ste­row­nika sygna­li­zo­wane jest świe­ce­niem LED zie­lo­nej. Załą­cze­nie sil­nika rolety nastę­puje poprzez chwi­lowe poda­nie sygnału N na jedno z wejść ste­ru­ją­cych. Sil­nik załą­czany jest na zapro­gra­mo­wany przez użyt­kow­nika czas, pozwa­la­jący na pełne podnie­sie­nie lub opusz­cze­nie rolety. Ist­nieje moż­li­wość zatrzy­ma­nia uru­chomionej rolety na wybra­nym przez użyt­kow­nika pozio­mie (nie­pełne otwar­cie lub zamknię­cie rolety).

Ste­ro­wa­nie
Wej­ścia ste­ru­jące ste­row­nika podzie­lone są na dwie grupy: ste­ro­wa­nie lokalne i ste­ro­wa­nie cen­tralne.

Ste­ro­wa­nie lokalne
W zależ­no­ści od spo­sobu podłą­cze­nia ste­row­nik może pra­co­wać w try­bie jed­nego lub dwóch przy­cisków lokal­nych.
DWA PRZYCISKI LOKALNE
Każdy kie­ru­nek ruchu ma wła­sny przy­cisk lokalny. Krót­kie naci­śnię­cie (< 0.5 s) powo­duje załą­cze­nie rolety na ruch w zada­nym kie­runku przez zapro­gra­mo­wany okres czasu. Jeżeli w momen­cie naci­śnię­cia przy­ci­sku roleta jest już w ruchu to nastąpi jej zatrzy­ma­nie. Dłu­gie naci­śnię­cie przy­ci­sku (> 0.5 s) powo­duje załą­cze­nie rolety na ruch w zada­nym kie­runku przez cały czas gdy przy­cisk jest naci­śnięty (funk­cja umoż­li­wia np. regu­la­cję nachy­le­nia lame­lek).
JEDEN PRZYCISK LOKALNY
Wej­ście ste­ro­wa­nia lokal­nego Dół podłą­czone jest na stałe do linii N. Do wej­ścia ste­ro­wa­nia lokal­nego Góra podłą­czony jest przy­cisk który prze­mien­nie załą­cza roletę do pracy w jedną lub drugą stronę. Krót­kie naci­śnię­cie przy­ci­sku (< 0.5 s) załą­cza roletę na zapro­gra­mo­wany czas. Jeżeli w momen­cie naci­śnię­cia przy­ci­sku roleta jest już w ruchu to nastąpi jej zatrzy­ma­nie. Dłu­gie naci­śnię­cie przy­ci­sku (> 0.5 s) załą­cza roletę powo­duje załą­cze­nie rolety na czas gdy przy­cisk jest naci­śnięty.
Każde kolejne naci­śnię­cie przy­ci­sku uru­chomi roletę w kie­runku prze­ciw­nym do poprzed­niego.

Ste­ro­wa­nie cen­tralne
Ste­row­nik współ­pra­cuje zawsze z dwoma wej­ściami ste­ro­wa­nia cen­tralnego.
Ste­ro­wa­nie cen­tralne umoż­li­wia załą­cze­nie rolet na ruch tylko w wybra­nym kie­runku. Zatrzy­ma­nie rolety nastąpi dopiero po upły­wie zapro­gra­mo­wa­nego czasu, lub po naci­śnię­ciu dowol­nego przy­ci­sku ste­ro­wa­nia lokal­nego.
Jeżeli w trak­cie wyko­ny­wa­nia roz­kazu ste­ro­wa­nia cen­tralnego zosta­nie wydany roz­kaz cen­tralny z prze­ciw­nym kie­run­kiem, to naj­pierw nastąpi zatrzy­ma­nie rolety a następ­nie po prze­rwie 1.5 s sil­nik uru­chomiony zosta­nie do pracy w prze­ciw­nym kie­runku.
Czas załą­cze­nia rolety w ste­ro­wa­niu cen­tralnym może zostać losowo opóź­niony (mak­sy­mal­nie o 1 s) – służy to zmi­ni­ma­li­zo­wa­niu udaru prą­do­wego w sieci w przy­padku jed­no­cze­snego uru­chomienia wielu ste­row­ników.

Przy­cisk Cen­tralny – Dół pełni dodat­kową funk­cję umoż­li­wiającą zamknię­cie i zablo­ko­wa­nie rolety w pozy­cji zamknię­tej. Jeżeli przy­cisk Cen­tralny Dół zosta­nie naci­śnięty i pozo­sta­wiony w pozy­cji ON to ste­row­nik zamknie roletę i nie pozwoli na jej otwar­cie aż do momentu zwol­nie­nia przy­ci­sku Cen­tralny – Dół (obsługa pozo­sta­łych wejść będzie wtedy zablo­ko­wana). Funk­cja ta umoż­li­wia zablo­ko­wa­nie rolet w przy­padku, np.: uzbro­je­nia alarmu, wykry­cia opa­dów desz­czu (po zasto­so­wa­niu dodat­ko­wego czuj­nika desz­czu STR-R) lub zbyt sil­nego wia­tru (po zasto­so­wa­niu dodat­ko­wego czuj­nika wia­tru STR-W).

Dane tech­niczne
